Для обнаружения беспилотных летательных аппаратов используется комплекс 1Л222 «Автобаза». Комплекс исполнительной радио-технической разведки — компонент мобильного комплекса РЭБ со станциями постановки помех СПН-2 / СПН-4. Комплекс разработан ВНИИ «Градиент». Производство комплекса ведется НПО «Квант» (г.Новгород).

Назначение комплекса разведки — пассивное обнаружение излучающих РЛС, в том числе, импульсных авиационных РЛС бокового обзора, РЛС управления оружием и обеспечения полетов на малых высотах и выдача на автоматизированный пункт управления угловых координат работающих РЛС (азимут, угол места), класса РЛС, номера частотного диапазона согласно литерности станций постановки помех СПН-2 или СПН-4.

Принципы работы комплекса РТР — комплекс РТР работает в автоматическом режиме, осуществляя пассивный поиск излучающих целей при круговом равномерном вращении антенной системы. Комплекс является широкополосным и беспоисковым по частоте. Весь рабочий диапазон частот перекрывается тремя поддиапазонами А, Б и В в соответствии с рабочими диапазонами частот станций помех СПН-2 и СПН-4.

Обнаружение излучающих РЛС производится одновременно во всех поддиапазонах. Определение угловых координат, параметров и класса РЛС осуществляется по пачке сигналов, принятых за время наблюдения цели (15 мс при частоте вращения антенны 12 об./мин. и 30 мс — при 6 об./мин.). Обработанная информация передается на командный пункт АПУР по двухпроводной линии длиной до 100 м в последовательном формате со скоростью 1200 бод. Информация о воздушной обстановке, передаваемая на АПУР, отображается на рабочем месте оператора. Имеется возможность отображения по выбору оператора угловых координат (азимут и угол места) и параметров (несущей частоты, длительности и периода следования импульсов) обнаружения РЛС.

Оператор комплекса может оперативно корректировать банк данных, используемых для распознавания классов РЛС, ограничивать сектор работы по азимуту для каждой литеры и вводить запрет на обнаружение целей с запрещенными параметрами (несущая частота, длительность и период следования импульсов), задавать приоритет обработки информации.

В комплексе ИРТР имеется защита от мешающих сигналов непрерывного и квазинепрерывного излучения, автоматизированная система контроля исправности систем и блоков комплекса. С целью тренировки расчета в комплексе предусмотрена возможность работы в режиме имитации воздушной обстановки.

Применение комплекса ИРТР совместно с АПУР уменьшает вероятность ошибки по определению частотного диапазона и типа РЛС целей и повышает эффективность группировки средств радиоэлектронного подавления в среднем на 30 %.

Максимальная дальность разведки РЛС — 150 км

Пропускная способность (количество автоматически разведуемых целей вкруговую по азимуту) — 60

Время задержки с момента обнаружения цели до момента выдачи информации на АПУР — 50 мс

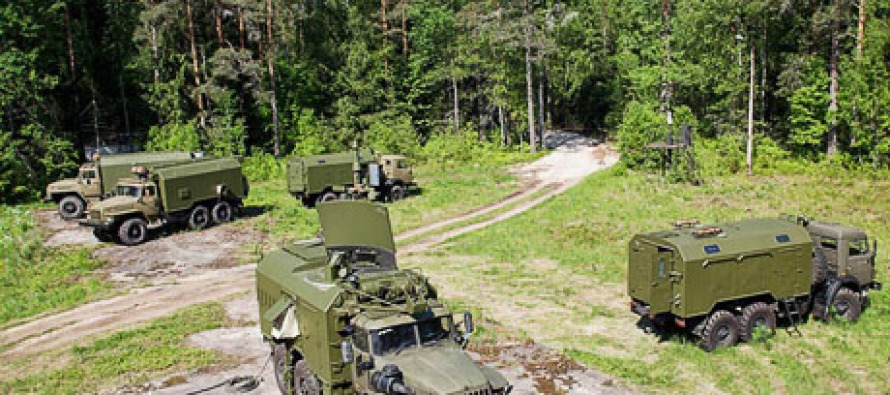

На фото Развернутый комплекс РТР 1Л222 «Автобаза» (публикация 06.06.2013 г., фото — НПО «Квант», rostec.ru)

Информация по материалам militaryrussia.ru
